今年2020年も終わりますね。
もういくつ寝ると、お正月~♪
お正月には、「コマ」まわし~♪。←かなり無理なフリwww

私、テルえもんが書かせて頂いている「Fusion 360 マスターズガイド ベーシック編」の題材にもしているコマを今回、激安の光造形(DLP)3Dプリンタ「ELEGOO MARS」でつくってみました。

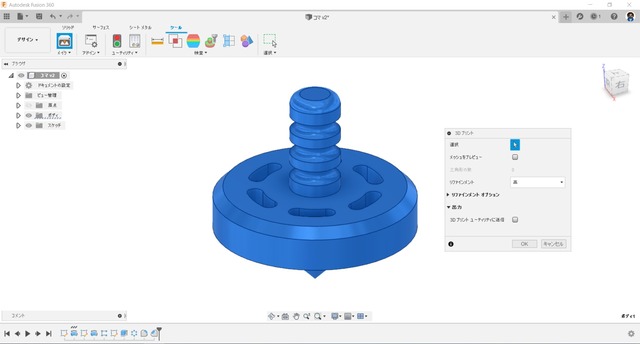

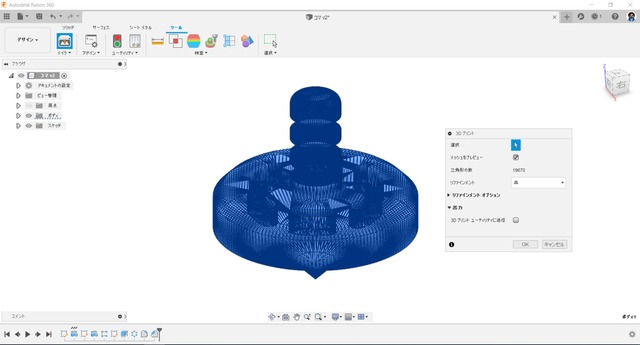

まずは、Fusion360のデータをSTLファイルに変換。
スクリーンショット 2020-12-12 212108
スクリーンショット 2020-12-12 212135

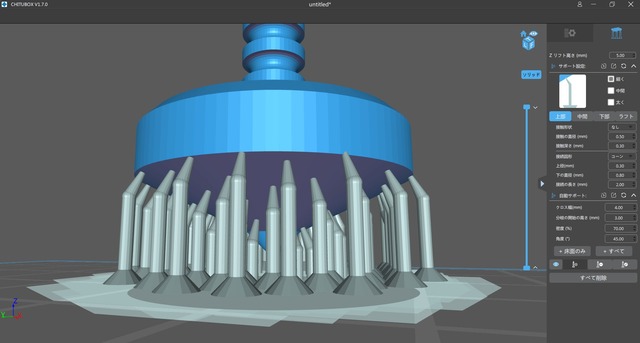

変換したSTLファイルをChiTuBoxに読み込んできて、配置とサポート材の設定。
スクリーンショット 2020-12-12 210037
スクリーンショット 2020-12-12 210105

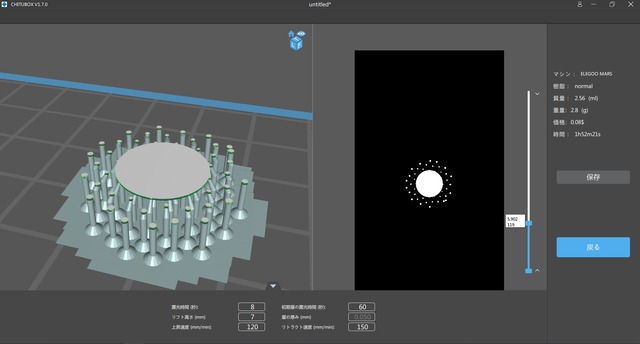

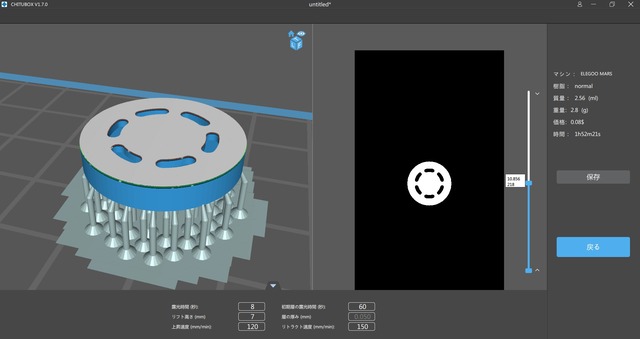

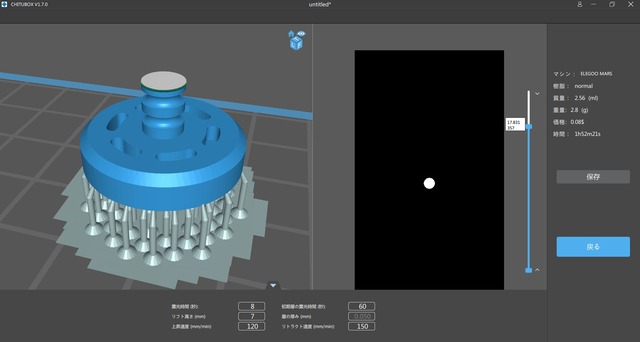

スライスを作成。約2時間くらいで出来るみたい。
スクリーンショット 2020-12-12 210218
スクリーンショット 2020-12-12 210235
スクリーンショット 2020-12-12 210303

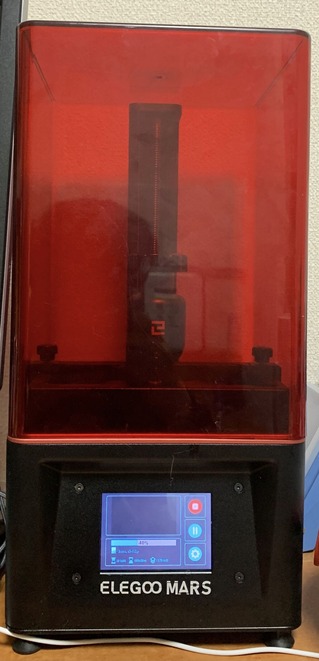

ELEGOO MARSにデータを送って造形開始。
写真 2020-12-12 21 18 31

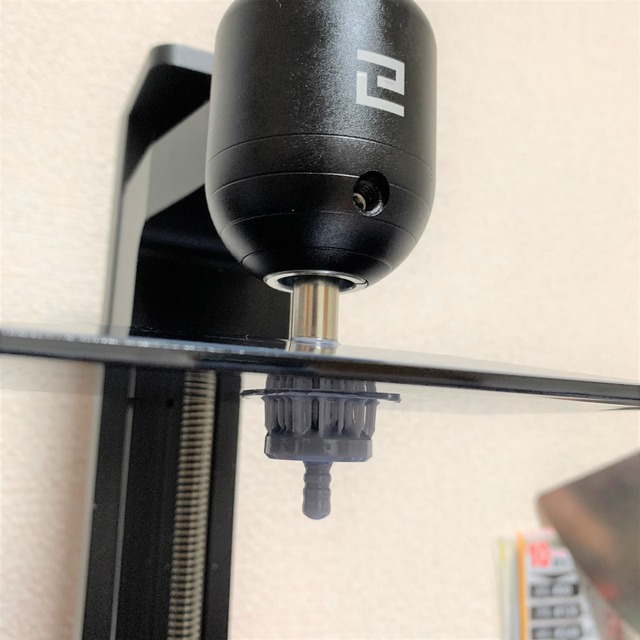

約2時間後。。。
写真 2020-12-12 20 26 55

無事に出来てました♪

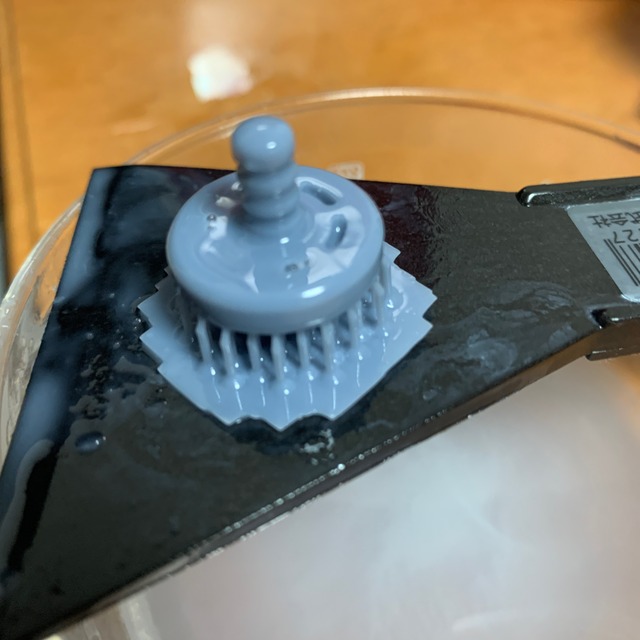

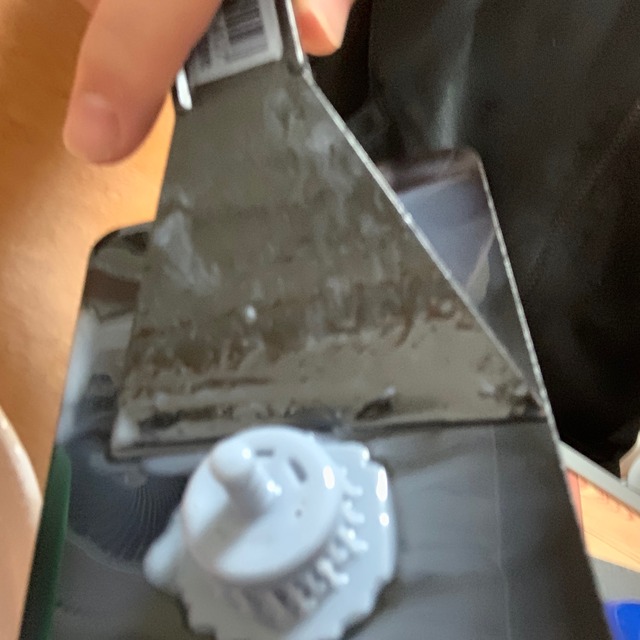

ヘラで取り外します。
写真 2020-12-13 6 35 01
写真 2020-12-13 6 35 32

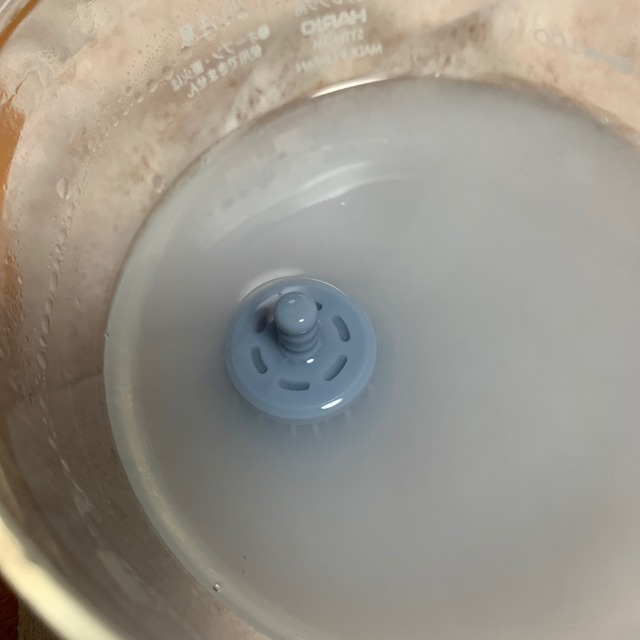

アルコールで洗浄します。
写真 2020-12-13 6 36 30

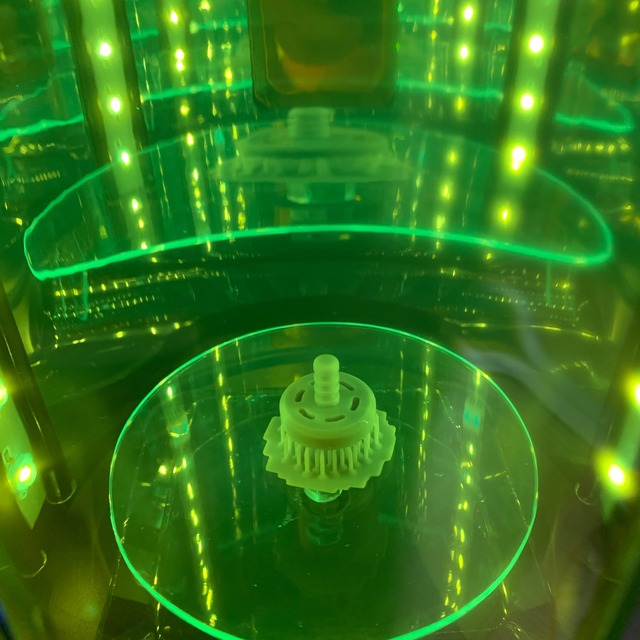

次に紫外線硬化後処理。

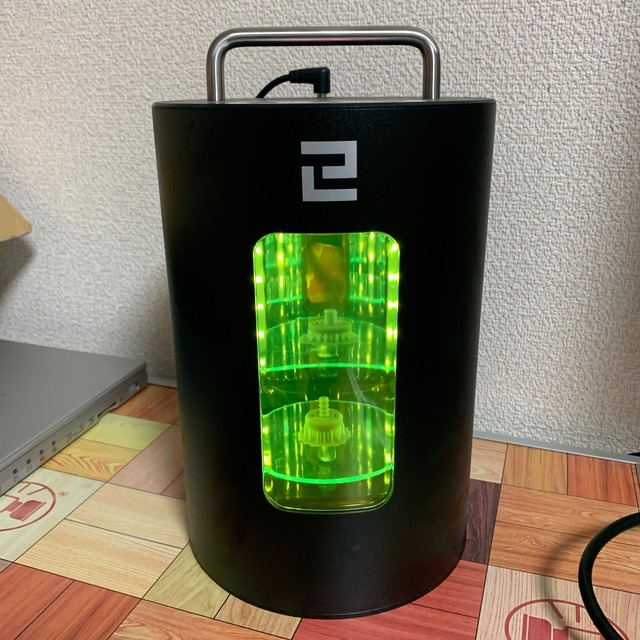

先日、購入した専用の機器を使います♪
写真 2020-12-13 6 41 42
写真 2020-12-13 6 41 54

ELEGOOマーキュリー硬化装置 405nmレンジ 硬化ボックス LCD/DLP/SLA 3D印刷造形用 光駆動型ターンテーブル付き。Amazonで6,699円♪
https://amzn.to/3dC8Dw5

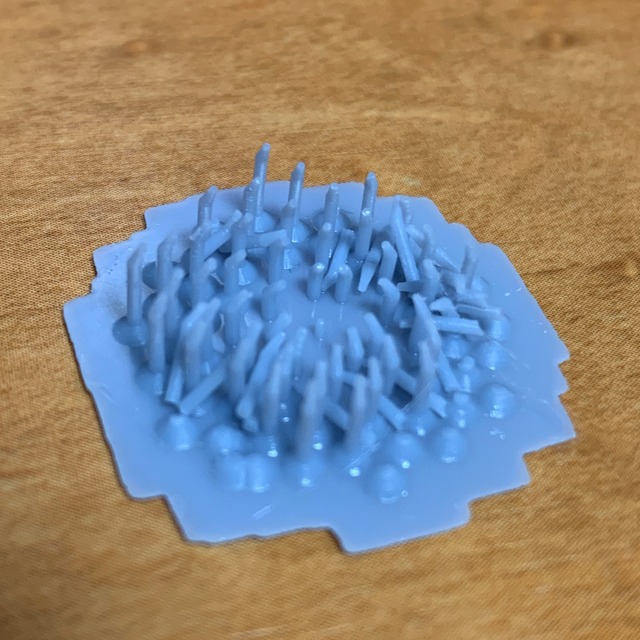

最後にサポート材を除去。手でパリッと簡単に剥がれました。
写真 2020-12-12 21 36 59

写真 2020-12-12 20 31 11


写真 2020-12-12 21 33 26

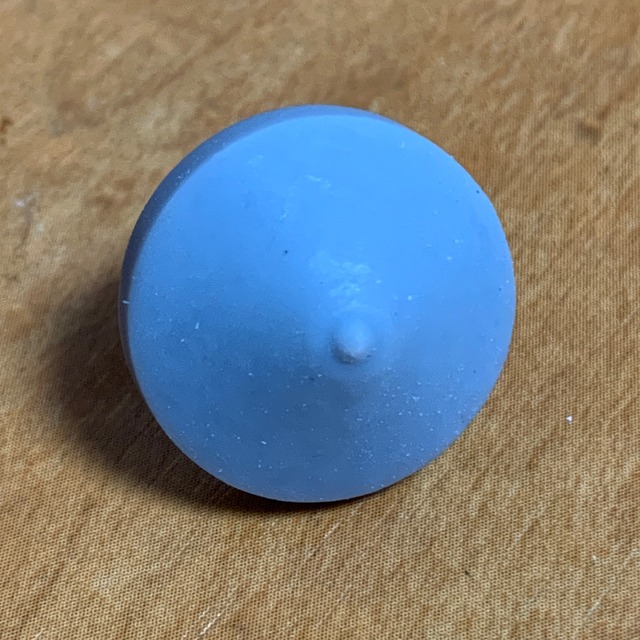

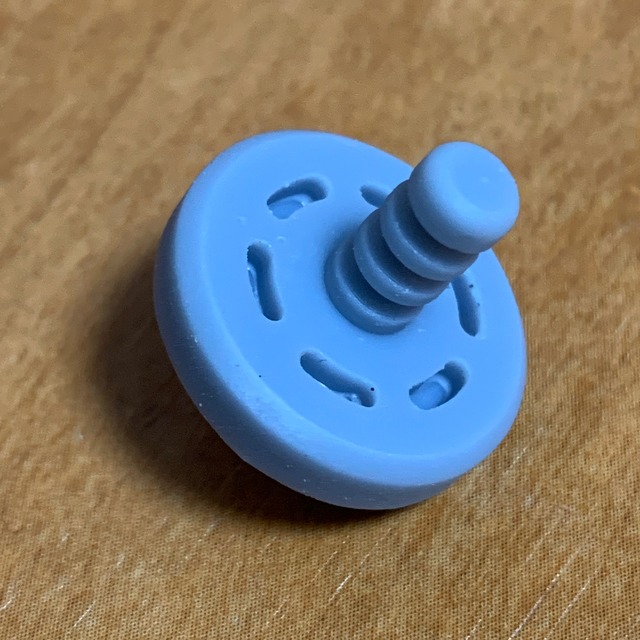

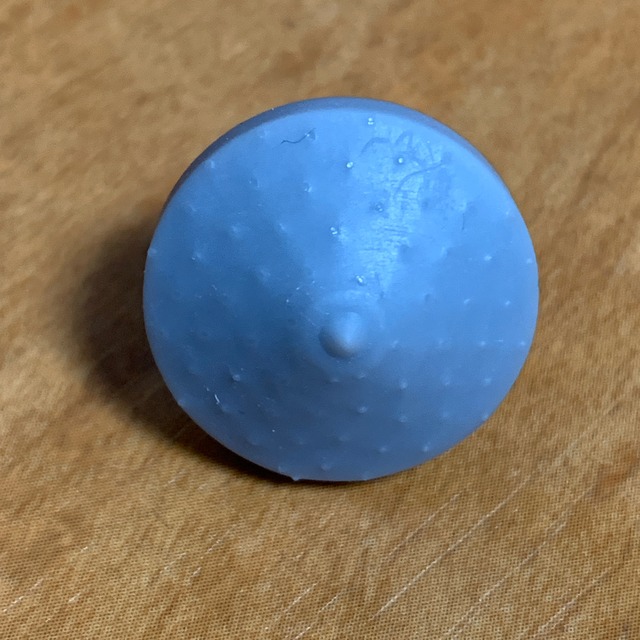

サポート材を剥がしたところを軽くヤスリでこすって完成♪
写真 2020-12-12 21 36 22-


さてさて、回してみました。



回りました♪回りました♪
良かった♪良かった♪
めでたし♪めでたし♪

ELEGOO MARSの光造形、すごくキレイにできてます。
最高です♪ 買って後悔ないです♪
今後も色々と作っていきたいと思います♪
